"Скандинавский" свет на двух реле (ДХО)

Модераторы: Glyma, Андрей Т.

"Скандинавский" свет на двух реле (ДХО)

Сообщение booblik » 01 авг 2012, 13:59

Реклама:
Надоело каждый раз включать свет при поездке?
Забывали его выключить и сажали аккум?
Тогда эта тема для вас! :D


Есть такая деталь в каталоге 1J0 998 055 A, цена за 2к.
По сути это релюха для того, чтобы при включении зажигания включался только ближний свет, как ДХО.
Комплект дополн. оборудования для включ. дневн. ближн. света состоит из:


Но стоит она не гуманно. Поэтому идем в магазин автотоваров. Покупаем обычные два реле (4-х и 5-ти контактное).
Вынимаем переключатель света, там все пины на колодке пронумерованы. Пин номер 6 отсутствует, а пин 7 идет на ближний свет.
Надо добавить проводок в пин 6 (подходят от разъема магнитолы, тоже продается в автомагазе).

А дальше собираем несложную схему
Знаком Р обозначен ручник, провод от него идет к приборке и к нему можно подцепиться в косе левой стойки под приборкой от водителя, рядом с ручкой открытия багажника (коричневый провод в желтой полоской).
Землю берем тоже с колодки переключателя света, коричневый провод.

Что имеем:
- при включении зажигания загарается только ближний в качестве ДХО, при выключении гаснет.
- при включении габаритов ближний не горит
- при включенных ДХО и постановке на ручник, ДХО гаснет
- при включенном ближнем на переключателе ручник ни на что не влияет
- при прокрутке стартером ДХО гаснет

п.с. если нет необхдимости выключения ДХО при поднятии ручника, то достаточно просто замкнуть чем нибудь контакты 6 и 7 на фишке. Все. ;)
Аватара пользователя
booblik


Сообщения: 1405
Зарегистрирован: 20 апр 2010, 11:00
Откуда: Питер
Машина: G4, AKQ, 99, 5d, DUW
Баллы репутации: 37

Re: "Скандинавский" свет на двух реле (ДХО)

Сообщение hertford » 21 авг 2012, 20:44

Странно,почему нет никаких откликов?К примеру это может быть полезно для жителей Крайнего Севера!Лично я взял себе на вооружение.Спасибо! 8)
hertford


Сообщения: 27
Зарегистрирован: 24 мар 2012, 20:33
Машина: VW Golf 1.4 16V AHW 2001
Баллы репутации: 0

Re: "Скандинавский" свет на двух реле (ДХО)

Сообщение hramiak » 14 авг 2013, 12:26

Сделал себе по указанной схеме и возникла проблемка, при поднятом ручнике свет гаснет при опущеном загорается все верно но при включении габаритов почему то на приборке загорается ручник, как устранить????
hramiak


Сообщения: 35
Зарегистрирован: 28 янв 2012, 16:05
Откуда: Москва
Машина: golf IV 1.4 AXP
Баллы репутации: 0

Re: "Скандинавский" свет на двух реле (ДХО)

Сообщение booblik » 14 авг 2013, 21:22

да, моя косяк, надо вставить диод в первое реле или провод от него к ручнику, любой доступный диод, они есть в любой схеме, плате (любое ненужное зарядное, блок питания компа, в магазине за рубль).
я тогда заметил что забыл про него, но тема не стала популярна, я и не стал исправлять :oops:

п.с. сразу попробую объяснить.

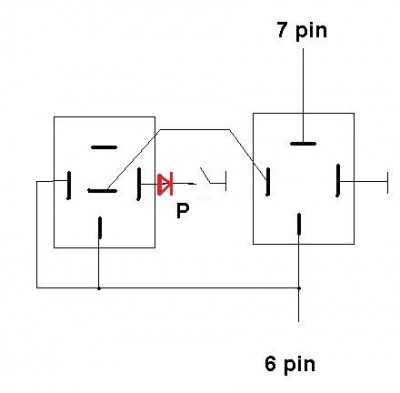

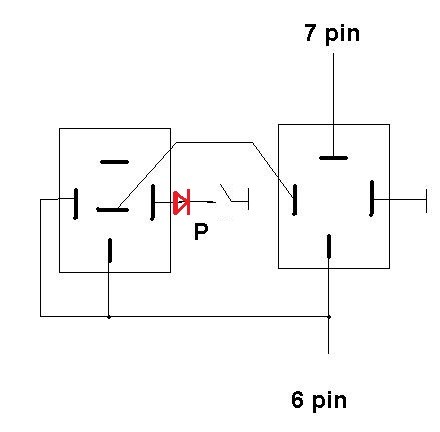

вот такую штуку надо вставить в разрыв провода (в который я красным вставил)
белой полоской в сторону ручника, черной в сторону ножки от реле.
Вложения
Аватара пользователя
booblik


Сообщения: 1405
Зарегистрирован: 20 апр 2010, 11:00
Откуда: Питер
Машина: G4, AKQ, 99, 5d, DUW
Баллы репутации: 37

Re: "Скандинавский" свет на двух реле (ДХО)

Сообщение hramiak » 15 авг 2013, 08:07

вот спасибо!!! сделаю
hramiak


Сообщения: 35
Зарегистрирован: 28 янв 2012, 16:05
Откуда: Москва
Машина: golf IV 1.4 AXP
Баллы репутации: 0
